成果简介
将富含杂原子的生物废料转化为具有良好化学性质的有用多孔碳是一种有助于超级电容器电极材料的可行方法。本文，中国矿业大学郭飞强教授团队在《New J. Chem》期刊发表名为“Rapeseed meal-derived N,S self-codoped porous carbon materials for supercapacitors”的论文，研究以富含粗蛋白的菜籽粕为原料，合成N、S 共掺杂多孔碳。通过预碳化和KOH活化 (RM@HTC)获得的碳样品表现出发达的微介孔互连碳结构，其比表面积高达3283.2m-2g-1。RM@HTC 的N和S原子保留良好，N含量为1.49%。在三电极系统中，基于RM@HTC的电极在1Ag-1的电流密度下达到303.4F g -1的高比电容，比电容在10Ag -1下保持在210.0Fg-1。在双电极系统中，能量密度达到9.0Wh kg -1，功率密度为625.0W kg -1。RM@HTC 还表现出出色的循环稳定性，在10Ag -1下10 000次充放电循环后容量保持率为𝔉92.9%。
图文导读
图1、基于菜籽粕多孔碳材料的制备工艺示意图。

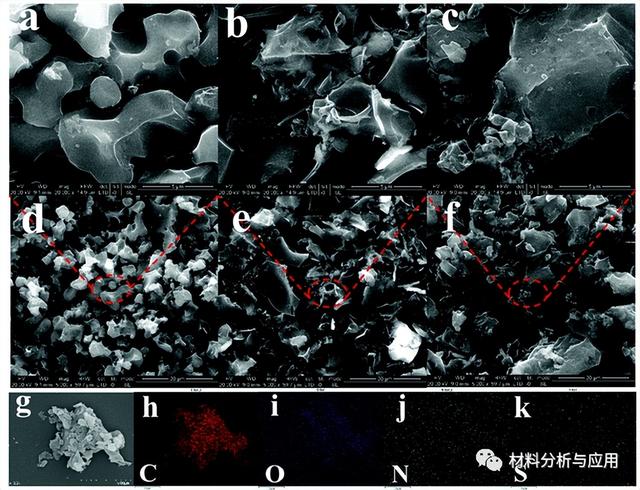

图2、 (a 和 ꧅d) RM@AC、(b 和 e) RM@HC 和 (c 和 f) RM@HTC 的 SEM 图像，以及 (g-k) RM@HTC 的 EDS 映射。
ꦇ图3、 (a) XRD 图谱，(b) 拉曼光谱，(c) N2吸附-解吸💞等温线和(d) RM@AC、RM@HC 和RM@HTC的孔径分布。
图4、 三电极体系中样品的电化学性能
图5、 双电极系统中样品的电化学性能。
小结
本研究，使用低成本菜籽粕合成 N、S自掺杂🐽的多孔碳，为开发可再生、经济和环保的电极材料和新一代高性能超级电♛容器提供了一种有前景的方法。
文献：
//doi.org/10.1039/D2NJ00791F
好了，这篇文章的内容发货联盟就和大家分享到这里，如果大家网络推广引流创业感兴趣，可以添加微信：80709525 备注：发货联盟引流学习； 我拉你进直播课程学习群，每周135晚上都是有实战干货的推广引流技术课程免费分享！
