形状记忆高分子材料(SMPs)是一类在特定刺激(溶剂、光、热、湿度、pH、电、磁等)作用下从暂时变形状态恢复到原始状态的智能材料。它们在软机器人、智能驱动器、生物医学和智能纺织品等方面具有广阔的应用潜力𓄧，已成为研究热点之一。目前应用比较广泛的主要是热致型SMPs，但由于存在响应𝐆恢复温度较高、诱导形式单一等缺陷限制了其发展。
水响应SMPs可在水或其它溶液刺激下发生形状记忆回复，具有其特有优势。目前报道的水响应SMPs大多由石油化工原料制成，不可再生、不可生物降解且不具有生物相容性，这不符合全世界对可持续发展的迫切要求。研究表明，具有世界上最丰富生物质来源的纤维素及其衍生物含有大量亲水性基团，尤其是纤维素纳米纤维(CNF)，具有比表面积大、力学强度高、可降解等优点已成为制备水响应性SMPs的理想原料。但由于其在潮湿状态或水中容易过度水化，所以实际上它们主要作为增强剂及水响应功能性分散剂在复合材料中使用。
考虑到CNF作为水响应材料的潜在优势，并进一步优化纤维素基水响应和pH响应形状记忆材料的性能，西安工程大学采用蒸发诱导自组装(EISA)法成功制备了含有聚乙烯醇(PVAL)，木质素(LIG)和聚乙烯亚胺(PEI)的水诱导和pH诱导双响应形状记忆CNF基复合膜。系�🦩�统讨论了PEI用量对薄膜的化学结构、水致形状记忆性能、pH刺激响应变形性能和力学性能的影响。
1
试样制备
(1) LIG酸化处理。
首先称取5.0?g干燥的LIG，将其溶解于95?mL的去离子水中，磁力搅拌10?min，混合均匀；滴加预先配置好的0.1?mol/L的NaOH水溶液，将其pH值调节至13左右，随后以2滴/min的速率向混合液中滴加预先配置好的0.5?mol/L的盐酸水溶液，直至混合溶液🌟pH为2.3左右，搅拌10?min，混合均匀，即得到酸化的LIG。
(2)复合膜的制备。
首先称取5.13?g CNF质量分数为4.5%的水溶液，加入一定量去离子水，搅拌3?h，配置成0.7% CNF水溶液。然后向CNF水溶液中滴加1.5?mL预先配置好的5.0%的PVAL水溶液，搅拌30?min。接着滴加质量分数20.0%的PEI水溶液，搅拌均匀后，加入0.306?mL酸化的LIG。将该混合液放置在水浴锅中，40℃下搅拌8?h。待反应结束，将其转移至常温下，加入0.018?4?mL GA，搅拌30?min后将溶液倾倒在正方形硅膜上，40℃鼓风干燥200?min后降为20℃继续干燥12?h，得到复合膜。PEI相对于CNF和PVA质量总和的质量分数分别为0%，2.5%，5.0%，7.5%和10.0%。
2
复合膜的化学结构
图1为未添加PEI和不同PEI用量的复合膜的FTIR谱图。未添加PEI的复合膜中，3?292，2?940?cm–1和2?916?cm–1附近的特征峰属于O—H和C—H的伸缩振动，1?576?cm–1处的峰与CNF的—COOH和PVA的—OH相关。当添加PEI之后，部分特征峰的位置和强度发生明显变化。3?292?cm–1处的峰强度减弱且变宽，这与PEI上的N—H伸缩振动有关。与C—H伸缩振动相关的特征峰强度减弱且位置出现移动。另外，1?740?cm–1处出现了新的特征峰，这与醛的C=O有关，这说明PEI的加入破坏了原来了交联结构，羰基与胺基的反应并不够充分。1576?cm–1处峰移动到1?615?cm–1，峰强度减弱，这与C=O和N—H相关，并且与戊二醛和胺基反应形成的C=N相关。1?408?cm–1处的峰移动到1?424?cm–1，峰强度减弱，这与胺的N—H面内弯曲振动有关。1?266?cm–1处的峰有明显增强，这与C—N的伸缩振动相关，而1?104?cm–1处出现新的峰与C—N伸缩振动相关。849?cm–1💎处峰迁移至794?cm–1，也与C—H,N—H和C—N均有关。同时随着PEI含量的增加，上述特征峰强度均有所增加，这表明PEI参与了膜的交联结构的形成🌼。
3
PEI用量对膜的水响应形状记忆恢复性能影响

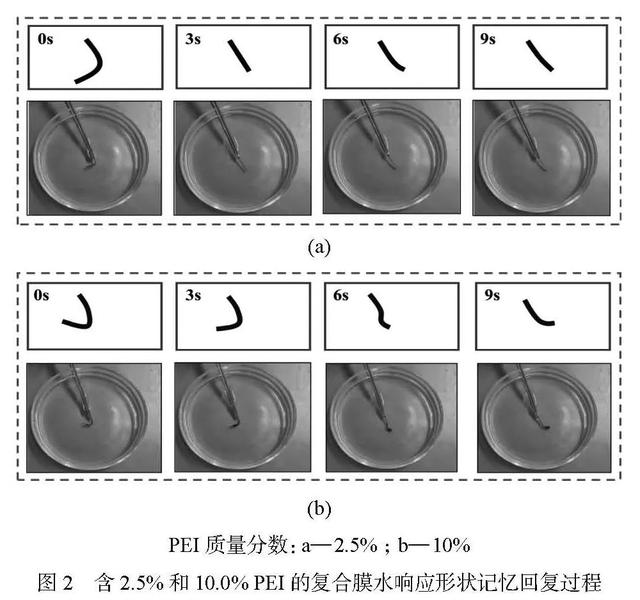

图2展示了PEI含量对复合膜的水诱导响应形状记忆性能的回复过程。由图2看出，当PEI质量分数为2.5%时膜能迅速回复到初始状态。其形变恢复过程与PEI质量分数为0%，5%及7.5%时的过程相似。当PEI质量分数为10%时，复合膜不仅迅速回复到初始状态，而且随着时间推移会发生反向形变，这表明纳米复合膜具有良好的水响应形状记忆回复性能。图3为不同PEI用量的复合膜水响应形状记忆回复时间。从结果可知，当未添加PEI时，样品在水中浸泡15?s可回复初始形状。当添加PEI之后，膜的水响应回复速度提高。当PEI质量分数为2.5%时，其响应时间最快，为3?s。当PEI质量分数分别为5%，7.5%和10%其响应时间分别为8，9?s和6?s。这是因为材料的水诱导形状记忆回复效应主要是由于水和亲水基团间形成氢键引起的。膜的回复速率主要取决于水分子扩散到聚合物网络中的速度及聚合物的自由体积等。当未添加PEI时，CNF，PVAL，LIG和GA可形成强交联网络结构，导致只有少量基团可以与水形成氢键，因此膜的水响应形状记忆回复较慢。当PEI质量分数为2.5%时，PEI含量较低，PEI破坏了原来的交联网络，提高各个组分的相容性，有助于水分子的扩散。随着PEI含量的增加，PEI上的氨基与GA的醛基发生反应，逐渐形成了新的交联网络，导致膜的水响应回复速度降低。当PEI质量分数达到10%时，氨基等亲水性基团大量增加，能与水形成氢🅘键的位点增加，故而水响应速度有所提高ಌ。
4
PEI用量对膜吸水前后拉伸性能影响
图4展示复合膜在干燥和吸水后，膜的拉伸性能测试结果。由图4a可看出，在干燥条件下，无PEI时复合膜的拉伸强度低，断裂伸长率高。添加PEI后，复合📖膜的拉伸强度增强。当PEI质量分数为2.5%时，复合膜的拉伸强度最大为46.44 MPa；PEI质量分数为5%复合膜断裂伸长率最高为2.2%。表明PEI可以有效提高复合膜的力学性能。PEI的加入破坏了原有的交联网络结构，通过氨基参与交联，形成新的交联网络和氢键。随着PEI用量的不断提高，PEI参与化学交联和氢键的作用越来越明显，当PEI质量分数达到10%时，复合膜的交联度和氢键作用程度都较高导致膜容易皱缩且变脆，膜的拉伸强度和断裂伸长率都出现明显降低。由图4b可看出，在吸水后，复合膜中未添加PEꦇI时，相比于干燥条件下，其吸水后强度减小为原来的1/60。添加PEI后，复合膜吸水后强度减小为原来的1/15~1/10。PEI质量分数为7.5%时，复合膜的拉伸强度和断裂伸长率最大分别为2.25?MPa、4.4%。说明PEI的添加能有效提高膜的湿强度。
5
PEI含量对膜的pH响应变形性能影响
采用EISA法制备ꦗ🅰的膜两侧的粗糙度不同，靠近模具的一侧较光滑，标记为A面；接触空气的一侧较粗糙，标为B面。另外将沿试样短边向A面弯折定为正方向。通过实验观察发现该复合膜还具有一定湿度和pH响应特性。
图5展示了湿度70%±2%，PEI质量分数为2.5%的复合膜分别在空气、碱性🔯和酸性气体环境中的形变情况。
从图5看出在3种环境中，膜表现出向A面弯折的变形，但膜的刺激响应变形情况存在差异。图6为不同PEI用量的复合膜在3种环境中形变随时间的😼变化情况。需要说明的是与其它复合膜不同，PEI质量分数为7.5%的复合膜🍸在碱性气体中是沿着试样的长边向A面中间卷曲，因此在规定的正方向上其角度变化始终为0°。
在湿空气和碱性湿气体中，当PEI质量分数为2.5%，5%和7.5%时，膜的响应形变均小于未添加PEI的膜。当PEI质量分数达到10%时，膜的响应形变角度最大，分别为90°，116°。在酸性湿气体中，无PEI的复合膜的响应速度最快，且形变角度最大为46°，而PEI质量分数为5%时，响应速度次之，形变最大为41°。通过对比还可发现除了PEI质量分数为7.5%的复合膜，同等PEI用量的复合膜的形变角度在碱性湿气体环境中最大，湿空气中次之，而在酸性湿气体环境中最小，这说明膜是同时具有湿度和pH响应特性的。由于B面的粗糙度高于A面，其比表面积较大，水分子及其它气体分子更容易附着，因此沿着B面到A面的厚度方向，容易形成水分子及其它气体的浓度梯度，从而导致形变的产生。由于复合膜中存在大量氨基，在酸性条件下容易发生质子化，具有亲水性，但同时体系内离子间的相互作用增强，局部流动性降低，水分子不易扩散。同时CNF上的羧基在酸性条件下水分子会抑制其电离，疏水性提高，因此复合膜的形变较小。▨在碱性条件下氨基容易去质子化变得疏水，但由于此时体系内离子间相互作用减弱，局部流动性提高，水分子易于扩散，同时CNF具有良好的亲水性，因此复合膜形变更明显。
6
结论
(1)添加PEI能有效调控CNF基复合膜的水和pH刺激响应形🐽变特性。加入PEI后复合膜的水响应形状记忆回复速度明显提高，当PEI质量分数为2.5%时复合膜的水响应形状回复速度最快，仅需3?s。
(2ಞ)添加PEI能有效提高复合膜的拉伸性能。在干燥情况下，当PEI质量分数为2.5%时复合膜的拉伸强度最大，为46.44?MPa；PEI质量分数为5 %，复合膜的断裂伸长率最高为2.2%。添加PEI后，复合膜的强度损失降低，相比于干燥时，膜的湿强度减小至1/15~1/10。当PEI质量分数为7.5%时，复合膜的拉伸෴强度和断裂伸长率最大分别为2.25?MPa，4.4%。
(3)复合膜具有一定的pH响应特性。除了PEI质量分数为7.5%的复合膜在碱性气体中是沿着试样的长边向A面中间卷曲，其它实验中膜均表现出向A面弯折。在湿空气和碱性湿气体中，当PEI质量分数为2.5%，5%和7.5%时膜的响应形变均小于未添加PEI的膜。当PEI质量分数达到10%时，膜的响应形变角度最大，分别为90°，116°。在酸性湿气体中，无PEI的复合膜的响应速度最快，且形变角度最大为46°。PEI质量分数为5%时，响应速度次之，形变最大为41°。同等PEI用量的复合膜的形变角度在🍸碱性湿气体环境中最大，湿空气中次之，酸性湿气体中最小。
文章来源：工程塑料应用
好了，这篇文章的内容发货联盟就和大家分享到这里，如果大家网络推广引流创业感兴趣，可以添加微信：80709525 备注：发货联盟引流学习； 我拉你进直播课程学习群，每周135晚上都是有实战干货的推广引流技术课程免费分享！
