描述
A1684LUB是一种优化的霍尔效应传感集成电路，为真正的零速度数字环形磁铁和双线应用时磁反向偏置齿轮齿感提供了一个用户友好的解决方案。霍尔效应ICꩵ已经针对汽车环境进行了优化。这个小包装可以与各种各样的目标形꧅状和大小相结合使用。
该单集成电路集成了双元件霍尔效应传感器IC和信号处理电路，该信号处理电路响应环形磁铁或旋转铁磁目标产生的差分磁信号，当与反向偏置磁铁结合使用时。该装置包含一个复杂的补偿电路，以消除磁和系统偏移。采用数字跟踪模拟信号来实现真正的零速度运行。先进的校准算法用于调整设备增益和上电偏移，产生气隙独立开关点，这大大提高了输出ꦆ精度。此外，先进的运行ও模式校准电路减轻了系统异常的影响，如目标振动和气隙的突然变化。
调节电流输出配置为双线操作。当配置了反向偏置磁铁，该传感🌳器IC是理想的获取边缘和占空比信息的齿轮齿为基础的应用，如传输速度。

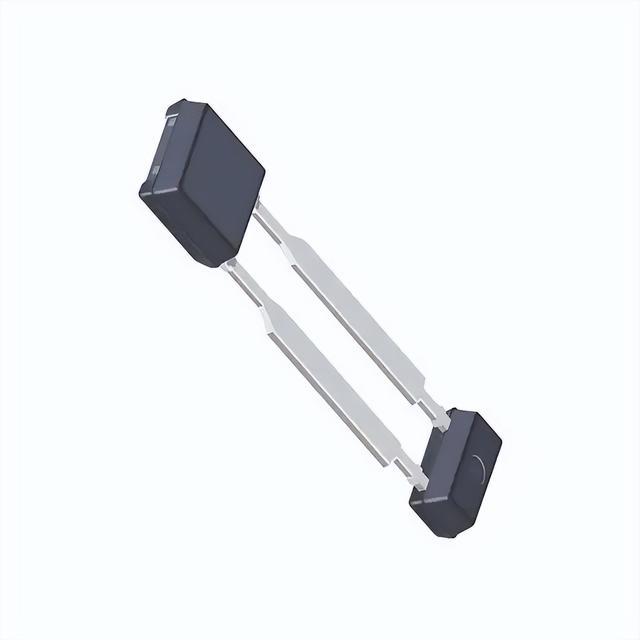

A1684采用2针微型SIP🎶封装(suffixUB)，不含铅(Pb)，采用100𒊎%哑光锡引线框架电镀。
Seth Prentice, Allegro MICroSystems速度传感器IC集团的战略营销经理，讨论了设计速度传感应用的IC解决方案，包括汽车变速箱，洗衣机滚筒速度和需要可靠一致输出信号的叉车定位。观看视频
特性
?集成电容降低了对外部EMI保护组件的要求
?完全优化的差分数字环形磁铁和齿轮齿传感器IC
?运行模式锁定
?独特的算法，以帮助缓解系统异常，如振动
?AGC和参考调节电路
?气隙独立开关点
?数字输出表示目标机械轮廓
?在整个工作温度范围内精确的占空比
?开机时间短
?真正的零速度操作
?欠压锁定(UVLO)
?工作电压范围宽
?用于两线制操作的内部电流调节器
?使用扫描路径和IDDQ测量的健壮测试覆盖能力
?AEC-Q100汽车认证
规格
产品属性 | 属性值 | 选择属性 |
制造商: | Allegro MicroSystems | |
产品种类: | 板机接口霍耳效应/磁性传感器 | |
发货限制： | Mouser目前不销售该产品。 | |
RoHS: | 详细信息 | |
封装 / 箱体: | UB-2 | |
封装: | Reel | |
商标: | Allegro MicroSystems | |
产品类型: | Hall Effect / Magnetic Sensors | |
系列: | A1684 | |
工厂包装数量: | 4000 | |
子类别: | Sensors | |
商标名: | Optimized Hall-effect sensing integrated |
